# 基于 PyTorch 的手写数字识别

# MNIST 数据集

MNIST 是一个经典的手写数字识别数据集，包含 60,000 张用于训练的图片和 10,000 张用于测试的图片。每张图片分辨率为 28×28 像素，内容是数字 0–9 的手写体。我们将基于该数据集对模型进行训练和验证。


# 神经网络的定义

# 输入

  • 一张图片大小： 1 × 28 × 28 （灰度图，通道数 = 1）

# 第一层卷积

nn.Conv2d(in_channels=1, out_channels=16, kernel_size=5, stride=1, padding=2)
  • 输入： 1 × 28 × 28
  • 卷积核：5×5，padding=2 → 输出大小仍然是 28×28
  • 输出： 16 × 28 × 28 （提取 16 个不同特征图）

# ReLU 激活

nn.ReLU()
  • 不改变形状，只是把负数变成 0。
  • 输出： 16 × 28 × 28

# 第一次池化

nn.MaxPool2d(kernel_size=2)
  • 池化窗口：2×2，步长 = 2 → 尺寸减半
  • 输出： 16 × 14 × 14

# 第二层卷积

nn.Conv2d(in_channels=16, out_channels=32, kernel_size=5, stride=1, padding=2)
  • 输入： 16 × 14 × 14
  • 输出： 32 × 14 × 14

# ReLU 激活

nn.ReLU()
  • 输出： 32 × 14 × 14

# 第二次池化

nn.MaxPool2d(kernel_size=2)
  • 尺寸再减半
  • 输出： 32 × 7 × 7

# 展平

nn.Flatten()
  • 把 32 × 7 × 7 展平成一维向量
  • 输出： 32*7*7 = 1568

# 全连接层 1

nn.Linear(32*7*7, 500)
  • 输入： 1568
  • 输出： 500

# ReLU 激活

nn.ReLU()
  • 输出： 500

# 全连接层 2

nn.Linear(500, 100)
  • 输入： 500
  • 输出： 100

# 全连接层 3（输出层）

nn.Linear(100, 10)
  • 输入： 100
  • 输出： 10 （对应数字 0–9 的类别）

# 总结

网络的流程就是：
输入 1×28×28 图像 → 两次卷积 + ReLU + 池化提取特征 → 展平 → 三层全连接分类 → 输出 10 个类别的分数（预测数字 0–9）。


# 存在的问题

全连接层数量和大小

  • 两个全连接层（500 → 100 → 10）对 MNIST 来说稍微大了一点
  • 可以简化为 500 → 10 或 256 → 10 ，训练更快，参数更少

卷积层通道数

  • 第一层 16、第二层 32 可以再小一点（如 8 → 16），MNIST 太简单了，用太多特征图可能没必要

# 代码

import torch
from torch import nn
class Net(nn.Module):
    def __init__(self, *args, **kwargs) -> None:
        super().__init__(*args, **kwargs)
        self.model = nn.Sequential(
            nn.Conv2d(in_channels=1, out_channels=16, kernel_size=5, stride=1, padding=2),
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=2, ceil_mode=False),
            nn.Conv2d(in_channels=16, out_channels=32, kernel_size=5, stride=1, padding=2),
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=2, ceil_mode=False),
            nn.Flatten(),
            nn.Linear(32 * 7 * 7, 500),
            nn.ReLU(),
            nn.Linear(500, 100),
            nn.Linear(100, 10)
        )
    def forward(self, x):
        x = self.model(x)
        return x
if __name__ == '__main__':
    net = Net()
    print(net)
    output = net(torch.ones((64, 1, 28, 28)))
    print(output.shape)
# 模型训练


# 导入库


import torch
import torch.nn as nn
import torchvision.datasets
from torch.utils.data import DataLoader
from torchvision import transforms
from torch.utils.tensorboard import SummaryWriter
from nn_DI_NNFramework import Net


  • torch ：PyTorch 主库
    •

  • torch.nn ：神经网络模块，包括各种层、损失函数
    •

  • torchvision.datasets ：常用数据集（这里用 MNIST）
    •

  • DataLoader ：批量加载数据
    •

  • transforms ：对图像进行转换（如标准化、张量化）
    •

  • SummaryWriter ：TensorBoard 日志写入，用于可视化训练过程
    •

  • Net ：自己定义的神经网络
    •





# 数据预处理


transform = transforms.Compose([
    transforms.ToTensor(),  # 转为 PyTorch 张量，形状为 [C,H,W]
    transforms.Normalize((0.1307,), (0.3081,))  # 标准化：均值 0.1307，标准差 0.3081
])


  • 将图片从  [0,255]  映射到  [0,1]
    •

  • 再做标准化，便于模型收敛更快
    •





# TensorBoard 日志 & 设备设置


writer = SummaryWriter("log_digital")
device = torch.device("cuda" if torch.cuda.is_available() else "cpu")


  • SummaryWriter  用于记录训练和测试的 loss、accuracy
    •

  • device  判断是否有 GPU 可用，有就用 GPU 否则 CPU
    •





# 加载数据集


datasets_mnist_train = torchvision.datasets.MNIST("data", train=True, transform=transform, download=True)
datasets_mnist_test = torchvision.datasets.MNIST("data", train=False, transform=transform, download=True)


  • train=True ：训练集 60000 张图片
    •

  • train=False ：测试集 10000 张图片
    •





# DataLoader


dataLoader_train = DataLoader(datasets_mnist_train, batch_size=64, shuffle=True, num_workers=0)
dataLoader_test = DataLoader(datasets_mnist_test, batch_size=64, shuffle=False, num_workers=0)


  • batch_size=64 ：每次送入网络 64 张图片
    •

  • shuffle=True ：打乱训练顺序
    •

  • num_workers=0 ：加载数据的线程数
    •





# 打印数据集大小


train_data_size = len(datasets_mnist_train)
test_data_size = len(datasets_mnist_test)
print(f"训练数据集的长度为{train_data_size}")
print(f"测试数据集的长度为{test_data_size}")


  • 方便确认数据集是否加载成功
    •





# 创建网络和损失函数


net = Net().to(device)
loss_fn = nn.CrossEntropyLoss().to(device)


  • Net() ：实例化你的卷积神经网络
    •

  • CrossEntropyLoss ：常用的多分类损失函数，内部包含 softmax
    •





# 优化器


optimizer = torch.optim.SGD(net.parameters(), lr=0.01, momentum=0.5)


  • 使用随机梯度下降（SGD）优化
    •

  • lr=0.01 ：学习率
    •

  • momentum=0.5 ：动量，帮助加速收敛
    •





# 训练设置


total_train_step = 0
total_test_step = 0
epoch = 15


  • total_train_step ：训练总步数
    •

  • total_test_step ：测试总步数
    •

  • epoch=15 ：训练轮数
    •





# 训练循环


for i in range(epoch):
    print("--------第 {} 轮训练开始--------".format(i + 1))
    net.train()  # 设置网络为训练模式


  • net.train() ：启用训练模式（例如 Dropout、BatchNorm 生效）
    •



# 训练步


for data in dataLoader_train:
    imgs, targets = data
    imgs = imgs.to(device)
    targets = targets.to(device)
    outputs = net(imgs)
    loss = loss_fn(outputs, targets)
    optimizer.zero_grad()
    loss.backward()
    optimizer.step()


  • imgs ：图片 batch
    •

  • targets ：标签 batch
    •

  • loss.backward() ：计算梯度
    •

  • optimizer.step() ：更新参数
    •

  • optimizer.zero_grad() ：清空上一步梯度
    •



# 记录日志


if total_train_step % 100 == 0:
    print(f"训练次数：{total_train_step}，loss：{loss}")
    writer.add_scalar("train_loss", loss.item(), total_train_step)


  • 每 100 步打印 loss
    •

  • 写入 TensorBoard
    •





# 测试循环


net.eval()  # 设置网络为评估模式
total_test_loss = 0
total_test_accuracy = 0
with torch.no_grad():  # 不计算梯度
    for data in dataLoader_test:
        imgs, targets = data
        imgs = imgs.to(device)
        targets = targets.to(device)
        outputs = net(imgs)
        loss = loss_fn(outputs, targets)
        total_test_loss += loss.item()
        accuracy = (outputs.argmax(1) == targets).sum()
        total_test_accuracy += accuracy.item()


  • net.eval() ：关闭 Dropout、BatchNorm 等训练特性
    •

  • torch.no_grad() ：节省显存，不计算梯度
    •

  • outputs.argmax(1) ：得到预测的数字
    •

  • 累计 loss 和正确数
    •



# 打印和记录


print("整体测试集上的Loss：{}".format(total_test_loss))
print("整体测试集上的正确率：{}".format(total_test_accuracy / test_data_size))
writer.add_scalar("test_loss", total_test_loss, total_test_step)
writer.add_scalar("test_accuracy", total_test_accuracy / test_data_size, total_test_step)
total_test_step += 1


# 保存模型


torch.save(net, "net_DI.pth")
print("模型已保存")
writer.close()


  • 将训练好的网络保存为  net_DI.pth
    •

  • 关闭 TensorBoard 写入器
    •



# 全部代码


import torch
import torch.nn as nn
import torchvision.datasets
from torch.utils.data import DataLoader
from torchvision import transforms
from torch.utils.tensorboard import SummaryWriter
from nn_DI_NNFramework import Net
transform = transforms.Compose([
    transforms.ToTensor(),  # 将图像转换为张量
    transforms.Normalize((0.1307,), (0.3081,))  # 标准化图像
])
writer = SummaryWriter("log_digital")
device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
datasets_mnist_train = torchvision.datasets.MNIST("data", train=True, transform=transform,
                                                  download=True)
datasets_mnist_test = torchvision.datasets.MNIST("data", train=False, transform=transform,
                                                 download=True)
dataLoader_train = DataLoader(datasets_mnist_train, batch_size=64, shuffle=True, num_workers=0)
dataLoader_test = DataLoader(datasets_mnist_test, batch_size=64, shuffle=False, num_workers=0)
# 获取数据集大小
train_data_size = len(datasets_mnist_train)
test_data_size = len(datasets_mnist_test)
print(f"训练数据集的长度为{train_data_size}")
print(f"测试数据集的长度为{test_data_size}")
net = Net().to(device)
# 创建损失函数
loss_fn = nn.CrossEntropyLoss()
# 交给 GPU
loss_fn = loss_fn.to(device)
# 创建优化器
optimizer = torch.optim.SGD(net.parameters(), lr=0.01, momentum=0.5)
# 设置训练网络一些参数
# 训练的轮数
total_train_step = 0
# 测试的轮数
total_test_step = 0
# 训练的轮数
epoch = 15
for i in range(epoch):
    print("--------第 {} 轮训练开始--------".format(i + 1))
    net.train()
    for data in dataLoader_train:
        imgs, targets = data
        imgs = imgs.to(device)
        targets = targets.to(device)
        outputs = net(imgs)
        loss = loss_fn(outputs, targets)
        optimizer.zero_grad()
        loss.backward()
        optimizer.step()
        total_train_step += 1
        if total_train_step % 100 == 0:
            print(f"训练次数：{total_train_step}，loss：{loss}")
            writer.add_scalar("train_loss", loss.item(), total_train_step)
    net.eval()
    total_test_loss = 0
    total_test_accuracy = 0
    with torch.no_grad():
        for data in dataLoader_test:
            imgs, targets = data
            imgs = imgs.to(device)
            targets = targets.to(device)
            outputs = net(imgs)
            loss = loss_fn(outputs, targets)
            total_test_loss += loss.item()
            accuracy = (outputs.argmax(1) == targets).sum()
            total_test_accuracy += accuracy.item()
        print("整体测试集上的Loss：{}".format(total_test_loss))
        print("整体测试集上的正确率：{}".format(total_test_accuracy / test_data_size))
        writer.add_scalar("test_loss", total_test_loss, total_test_step)
        writer.add_scalar("test_accuracy", total_test_accuracy / test_data_size, total_test_step)
        total_test_step += 1
torch.save(net, "net_DI.pth")
print("模型已保存")
writer.close()

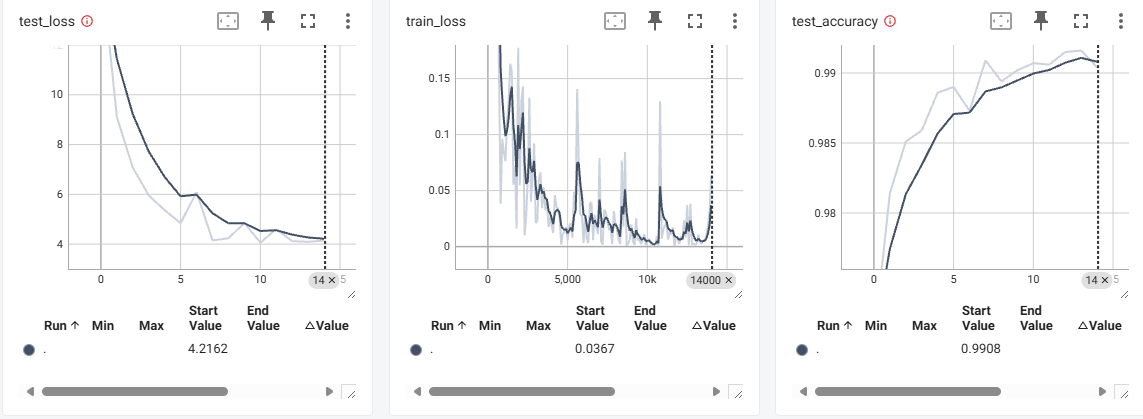

# 训练过程




模型在 15 轮训练后，测试集上准确率超过 99%


# 简单验证


# 导入库


import torch
import torchvision
from PIL import Image
import nn_DI_NNFramework


  • torch ：PyTorch 主库
    •

  • torchvision ：用于图像处理和变换
    •

  • PIL.Image ：处理图片文件
    •

  • nn_DI_NNFramework ：你自己定义的网络（Net）
    •





# 设备设置


device = torch.device("cuda" if torch.cuda.is_available() else "cpu")


  • 判断是否有 GPU 可用，如果有就用 GPU，否则用 CPU
    •





# 加载模型


model = torch.load("net_DI.pth", weights_only=False)


  • 加载之前训练好的模型  net_DI.pth
    •

  • weights_only=False  表示加载整个模型对象，而不仅仅是权重
    •





一般推荐保存  state_dict  加载权重，这样更灵活：




net = nn_DI_NNFramework.Net().to(device)
net.load_state_dict(torch.load("net_DI.pth"))


# 打开图片


image_path = "images/333.png"
image = Image.open(image_path).convert("L")


  • 打开图片
    •

  • .convert("L") ：将图片转换为灰度（1 通道）
    •





# 图像预处理


trans = torchvision.transforms.Compose([
    torchvision.transforms.Resize(size=(28, 28)),  # 调整图片大小
    torchvision.transforms.ToTensor(),             # 转为张量
])
image = trans(image)


  • 将图片缩放到 28×28（MNIST 输入尺寸）
    •

  • 转成 PyTorch 张量，形状  [C,H,W] ，范围  [0,1]
    •





# 调整 batch 维度并发送到 GPU


image = torch.reshape(image, (1, 1, 28, 28)).to(device)
print(image.shape)


  • 模型期望输入  [batch, channel, height, width]
    •

  • 这里 batch=1，channel=1，28×28
    •

  • .to(device) ：把图片发送到 GPU 或 CPU
    •





# 模型推理


model.eval()
with torch.no_grad():
    output = model(image)
    print(output)


  • model.eval() ：评估模式（关闭 Dropout/BatchNorm）
    •

  • torch.no_grad() ：不计算梯度，节省显存
    •

  • output ：模型输出 logits（长度为 10 的向量，每个元素对应数字 0–9 的得分）
    •





# 获取预测结果


item = torch.argmax(output).item()
print(item)


  • torch.argmax(output) ：找到得分最大的索引（预测数字）
    •

  • .item() ：把张量转成 Python 整数
    •



# 全部代码


import torch
import torchvision
from PIL import Image
import nn_DI_NNFramework
device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
model = torch.load("net_DI.pth", weights_only=False)
image_path = "images/333.png"
image = Image.open(image_path).convert("L")
trans = torchvision.transforms.Compose([
    torchvision.transforms.Resize(size=(28, 28)),
    torchvision.transforms.ToTensor(),
])
image = trans(image)
# 添加一个维度代表 1 张图片，并交给 GPU
image = torch.reshape(image, (1, 1, 28, 28)).to(device)
print(image.shape)
model.eval()
with torch.no_grad():
    output = model(image)
    print(output)
    item = torch.argmax(output).item()
    print(item)
# 自定义测试






0
2
3
7
9












以上手写数字均准确识别
