# 深度学习反演网络与重力异常之初窥门径

# 正演？

已知地下体的物理属性，比如密度、磁化率、电阻率和空间分布，预测或计算在地表或者测量点上观测到的地球物理异常。

已知地下体的 $ρ(x, y, z)$ 密度矩阵、已知体素在空间中的位置，计算 $g(x, y)$ 表面重力异常，这就是正演。

正演公式可以理解为：

$g(x, y) = \sum_{i, j, k} f(\rho_{i, j, k}, r_{i, j, k})$

$g(x, y)$ ： 这是你在地表（坐标 $x, y$ ）观测到的物理场信号，比如重力异常、磁力异常或地震波响应。

$\sum_{i, j, k}$ （过程）： 它意味着我们要把地下所有 “小方块”（网格单元）产生的贡献全部加起来。

$f(\dots)$ ： 这是单个单元对地表的贡献计算方式。

$\rho_{i, j, k}$ ： 该单元的物性参数（如密度、磁化率、速度等）。
$r_{i, j, k}$ ： 该单元距离地表观测点的几何位置关系。

针对重力方面，重力场的基础公式来源于牛顿万有引力定律：对于地表上的一点 $P(x,y,z=0)$ ，受到地下体中一个体素 $\Delta V$ 的密度 $\rho$ 产生的垂直向重力加速度 $g_z$ 为：

$\Delta g_z = G \cdot \rho \cdot \Delta V \cdot \frac{z'}{(x'^2 + y'^2 + z'^2)^{3/2}}$

$G\approx 6.674 \times 10^{-11} \text{m}^3\text{kg}^{-1}\text{s}^{-2}$

这里只考虑垂直方向的重力加速度，因为重力测量仪器主要测垂直分量。

$g_z(x,y) = G \iiint_V \frac{\rho(x',y',z') \cdot (z' - z_{obs})}{[(x - x')^2 + (y - y')^2 + (z' - z_{obs})^2]^{3/2}} dx' dy' dz'$

分子上的 $(z' - z_{obs})$ 实际上代表了方向的投影，它决定了我们测量的到底是 “哪个方向” 的力。

当你将地下空间划分为一个个微小的三维网格时，公式演变为在代码中尝试实现的叠加形式：

$\Delta g(x, y) = G \sum_{i} \sum_{j} \sum_{k} \frac{\rho_{ijk} \cdot \Delta V \cdot (z_k - z_{obs})}{[ (x_i - x)^2 + (y_j - y)^2 + (z_k - z_{obs})^2 ]^{3/2}}$

# 反演

简单来说，正演是 “从因到果”，而反演是 “由果溯因”。

地心是去不了的，地壳是看不透的。我们手里只有地表测到的那一张重力值地图 $g_z(x, y)$ ，而我们真正的目的是想知道地下埋了什么 $\rho(\xi, \eta, \zeta)$ 。反演的目标就是利用地表观测到的重力值，通过数学计算，倒推出地下的密度、形状和深度。

$ρ(x,y,z)=F^{-1}[gobs(x,y)]$

虽然反演很重要，但它有一个巨大的挑战：多解性。物理上，深处的一个大矿块和浅处的一个小矿块，可能在地表产生一模一样的重力异常。这就是为什么要在反演时需要加入 “约束条件” 比如已知的一口井的数据，或重力梯度异常 ( $V_{zz}$ ) 等高阶数据，因为梯度数据对浅部细节更敏感，能有效减少反演的模糊性。

# 深度学习反演

反演法有很多，这里主要展开深度学习反演法。组会中师兄的 U-Net 反演令我印象深刻，接下来就实现一下最初始版本的吧。

# 模拟数据集

数据集这方面我还没有了解很多，但是师兄汇报时候使用了模拟集，我也根据这个正演法生成一些模拟集吧。我的格子是 Z x H x W 是 16 x 64 x 64，我还加入了一些噪声。

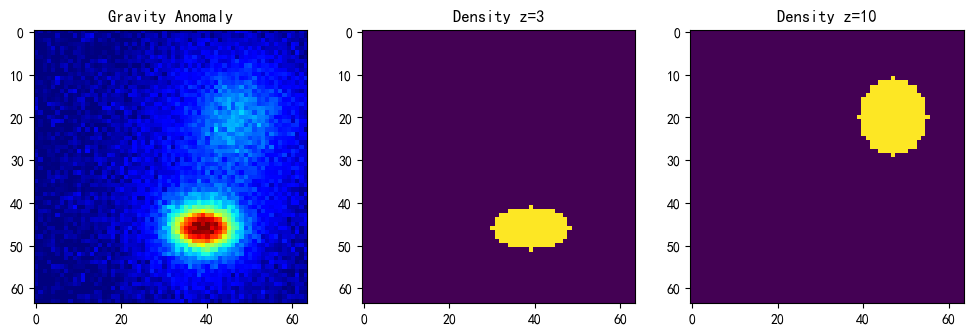

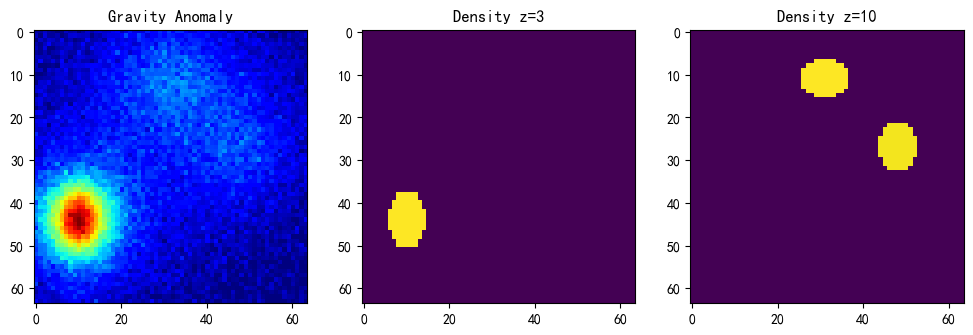

下面是我模拟数据集的样子：

# 模型：U-Net_ResNet50

	import math
	import torch.nn as nn


	def conv3x3(in_planes, out_planes, stride=1, groups=1, dilation=1):
	return nn.Conv2d(in_planes, out_planes, kernel_size=3, stride=stride,
	padding=dilation, groups=groups, bias=False, dilation=dilation)


	def conv1x1(in_planes, out_planes, stride=1):
	return nn.Conv2d(in_planes, out_planes, kernel_size=1, stride=stride, bias=False)


	class Bottleneck(nn.Module):
	expansion = 4

	def __init__(self, inplanes, planes, stride=1, downsample=None, groups=1,
	base_width=64, dilation=1, norm_layer=None):
	super(Bottleneck, self).__init__()
	if norm_layer is None:
	norm_layer = nn.BatchNorm2d
	width = int(planes * (base_width / 64.)) * groups
	self.conv1 = conv1x1(inplanes, width)
	self.bn1 = norm_layer(width)
	self.conv2 = conv3x3(width, width, stride, groups, dilation)
	self.bn2 = norm_layer(width)
	self.conv3 = conv1x1(width, planes * self.expansion)
	self.bn3 = norm_layer(planes * self.expansion)
	self.relu = nn.ReLU(inplace=True)
	self.downsample = downsample
	self.stride = stride
	def forward(self, x):
	identity = x

	out = self.conv1(x)
	out = self.bn1(out)
	out = self.relu(out)

	out = self.conv2(out)
	out = self.bn2(out)
	out = self.relu(out)

	out = self.conv3(out)
	out = self.bn3(out)

	if self.downsample is not None:
	identity = self.downsample(x)

	out += identity

	out = self.relu(out)

	return out


	class ResNet(nn.Module):
	def __init__(self, block, layers, num_classes=1000):
	super(ResNet, self).__init__()

	self.inplanes = 64

	self.conv1 = nn.Conv2d(1, 64, kernel_size=7, stride=2, padding=3, bias=False)
	self.bn1 = nn.BatchNorm2d(64)
	self.relu = nn.ReLU(inplace=True)

	self.maxpool = nn.MaxPool2d(kernel_size=3, stride=2, padding=0, ceil_mode=True)

	self.layer1 = self._make_layer(block, 64, layers[0])
	self.layer2 = self._make_layer(block, 128, layers[1], stride=2)
	self.layer3 = self._make_layer(block, 256, layers[2], stride=2)
	self.layer4 = self._make_layer(block, 512, layers[3], stride=2)

	self.avgpool = nn.AvgPool2d(7)
	self.fc = nn.Linear(512 * block.expansion, num_classes)

	for m in self.modules():
	if isinstance(m, nn.Conv2d):
	n = m.kernel_size[0] * m.kernel_size[1] * m.out_channels
	m.weight.data.normal_(0, math.sqrt(2. / n))
	elif isinstance(m, nn.BatchNorm2d):
	m.weight.data.fill_(1)
	m.bias.data.zero_()

	def _make_layer(self, block, planes, blocks, stride=1):
	downsample = None
	if stride != 1 or self.inplanes != planes * block.expansion:
	downsample = nn.Sequential(
	nn.Conv2d(self.inplanes, planes * block.expansion,
	kernel_size=1, stride=stride, bias=False),
	nn.BatchNorm2d(planes * block.expansion),
	)
	layers = []
	layers.append(block(self.inplanes, planes, stride, downsample))
	self.inplanes = planes * block.expansion

	for i in range(1, blocks):
	layers.append(block(self.inplanes, planes))
	return nn.Sequential(*layers)

	def forward(self, x):
	x = self.conv1(x)
	x = self.bn1(x)
	feat1 = self.relu(x)

	x = self.maxpool(feat1)

	feat2 = self.layer1(x)
	feat3 = self.layer2(feat2)
	feat4 = self.layer3(feat3)
	feat5 = self.layer4(feat4)

	return [feat1, feat2, feat3, feat4, feat5]


	def resnet50(**kwargs):
	model = ResNet(Bottleneck, [3, 4, 6, 3], **kwargs)
	del model.avgpool
	del model.fc
	return model

	class unetUp(nn.Module):
	def __init__(self, in_size, out_size):
	super(unetUp, self).__init__()
	self.conv1 = nn.Conv2d(in_size, out_size, kernel_size=3, padding=1)
	self.conv2 = nn.Conv2d(out_size, out_size, kernel_size=3, padding=1)
	self.up = nn.UpsamplingBilinear2d(scale_factor=2)
	self.relu = nn.ReLU(inplace=True)

	def forward(self, inputs1, inputs2):
	outputs = torch.cat([inputs1, self.up(inputs2)], 1)
	outputs = self.conv1(outputs)
	outputs = self.relu(outputs)
	outputs = self.conv2(outputs)
	outputs = self.relu(outputs)
	return outputs

	class Unet(nn.Module):
	def __init__(self, num_classes=21):
	super(Unet, self).__init__()

	self.resnet = resnet50()
	in_filters = [192, 512, 1024, 3072]
	out_filters = [64, 128, 256, 512]

	self.up_concat4 = unetUp(in_filters[3], out_filters[3])
	self.up_concat3 = unetUp(in_filters[2], out_filters[2])
	self.up_concat2 = unetUp(in_filters[1], out_filters[1])
	self.up_concat1 = unetUp(in_filters[0], out_filters[0])

	self.up_conv = nn.Sequential(
	nn.UpsamplingBilinear2d(scale_factor=2),
	nn.Conv2d(out_filters[0], out_filters[0], kernel_size=3, padding=1),
	nn.ReLU(),
	nn.Conv2d(out_filters[0], out_filters[0], kernel_size=3, padding=1),
	nn.ReLU(),
	)
	self.final = nn.Conv2d(out_filters[0], num_classes, 1)

	def forward(self, inputs):
	[feat1, feat2, feat3, feat4, feat5] = self.resnet.forward(inputs)

	up4 = self.up_concat4(feat4, feat5)
	up3 = self.up_concat3(feat3, up4)
	up2 = self.up_concat2(feat2, up3)
	up1 = self.up_concat1(feat1, up2)

	if self.up_conv != None:
	up1 = self.up_conv(up1)

	final = self.final(up1)
	return final

Total params: 43,927,504
Trainable params: 43,927,504

Non-trainable params: 0

Input size (MB): 0.02
Forward/backward pass size (MB): 40.58
Params size (MB): 167.57

Estimated Total Size (MB): 208.16

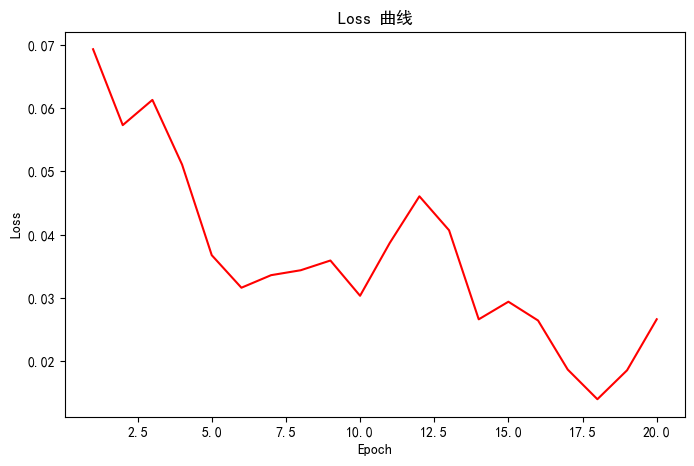

# 随便练 20 轮

	import torch
	import torch.nn as nn
	import torch.optim as optim
	from tqdm import tqdm

	device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
	model = Unet(num_classes=16).to(device)

	epoch = 20
	criterion = nn.BCEWithLogitsLoss()
	optimizer = optim.Adam(model.parameters(), lr=0.001)
	min_loss = np.inf
	for e in tqdm(range(epoch)):
	for X, Y in train_loder:
	X = X.to(device)
	Y = Y.to(device)
	optimizer.zero_grad()
	pred = model(X)
	loss = criterion(pred, Y)
	loss.backward()
	optimizer.step()
	print(f"Epoch {e + 1}/{epoch}, Loss: {loss.item():.4f}")
	if loss < min_loss:
	min_loss = loss.item()
	torch.save(model.state_dict(), f"model_epoch_{e + 1}.pth")

# 预测一下

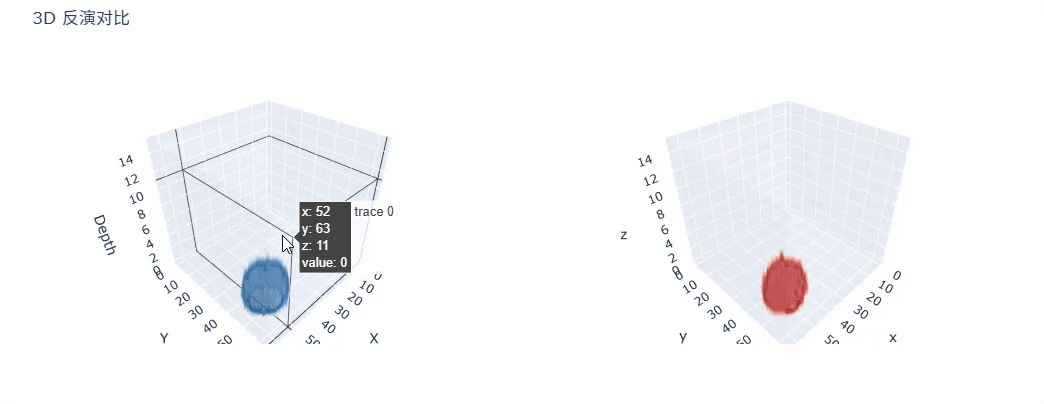

一个异常体的效果还不错。

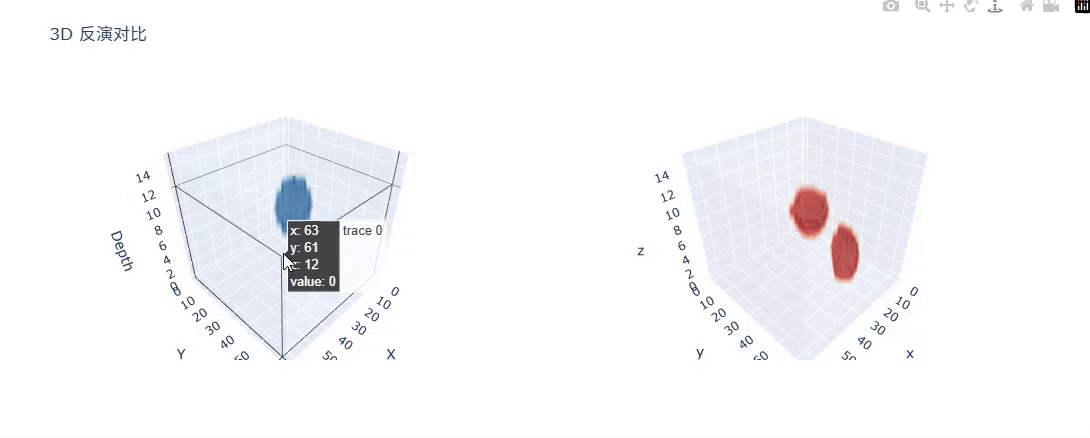

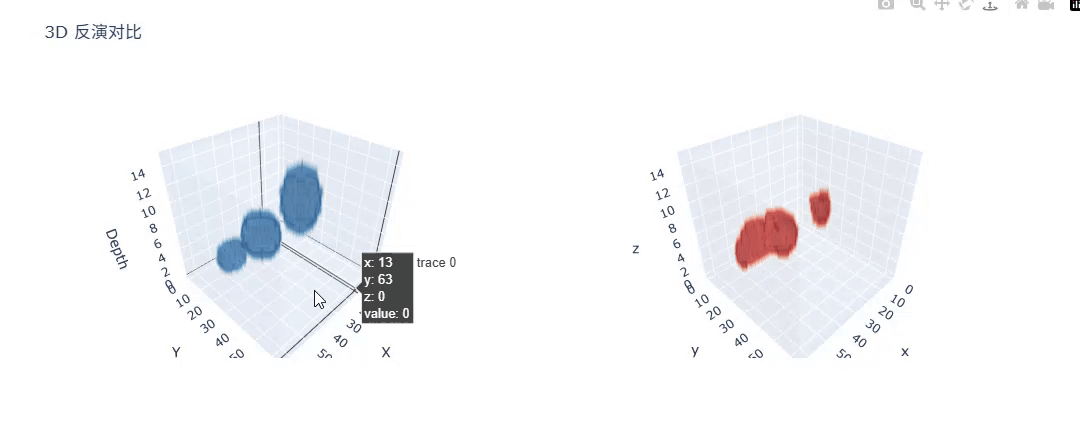

多个异常体的效果也还行，但是如果离得太近就会出现连体现象。

当然这个确实是源数据就在一起了，但是有微小分开的数据也是连在一起的。

# 总结

用深度学习做重力反演，从地表重力异常 g (x, y)，预测地下三维密度分布 ρ(x, y, z)，反演是病态的，而正演是确定的，深度学习适合 “约束型反演”，深度学习在这里学一个稳定的近似逆算子，而真实的逆是不存在的，深度学习正把这种不可能变成有些可能。
