# YOLOv7 with WongKinYiu YOLOv7

什么是 YOLOv7，为什么它被认为是实时目标检测领域的一项突破？

YOLOv7 于 2022 年 7 月发布，是一款重要的实时目标检测模型，在发布时实现了卓越的速度和精度。它在参数使用和推理速度方面均超越了 YOLOX、YOLOv5 和 PPYOLOE 等同期模型。YOLOv7 的显著特点包括其模型重参数化和动态标签分配，这些优化在不增加推理成本的情况下提升了其性能。有关其架构以及与其他最先进目标检测器比较指标的更多技术细节，请参阅 YOLOv7 论文。

YOLOv7 如何改进 YOLOv4 和 YOLOv5 等之前的 YOLO 模型？

YOLOv7 引入了多项创新，包括模型重参数化和动态标签分配，这些创新增强了训练过程并提高了推理精度。与 YOLOv5 相比，YOLOv7 显著提升了速度和精度。例如，与 YOLOv5-X 相比，YOLOv7-X 的精度提高了 2.2%，参数量减少了 22%。详细比较可在性能表 “YOLOv7 与 SOTA 目标检测器比较” 中找到。****

# 原文

【YOLOv7: Trainable bag-of-freebies sets new state-of-the-art for real-time object detectors】：https://arxiv.org/abs/2207.02696

# 克隆源码并安装

git clone https://github.com/WongKinYiu/yolov7
cd yolov7
pip install -r requirements.txt

# 检测

修改两处直接运行：

parser.add_argument('--source', type=str, default='0', help='source')  # file/folder, 0 for webcam
parser.add_argument('--img-size', type=int, default=320, help='inference size (pixels)')

# 看看模型

以下基于 yolov7.yaml

from  n    params  module                                  arguments
  0                -1  1       928  models.common.Conv                      [3, 32, 3, 1]
  1                -1  1     18560  models.common.Conv                      [32, 64, 3, 2]
  2                -1  1     36992  models.common.Conv                      [64, 64, 3, 1]
  3                -1  1     73984  models.common.Conv                      [64, 128, 3, 2]
  4                -1  1      8320  models.common.Conv                      [128, 64, 1, 1]
  5                -2  1      8320  models.common.Conv                      [128, 64, 1, 1]
  6                -1  1     36992  models.common.Conv                      [64, 64, 3, 1]
  7                -1  1     36992  models.common.Conv                      [64, 64, 3, 1]
  8                -1  1     36992  models.common.Conv                      [64, 64, 3, 1]
  9                -1  1     36992  models.common.Conv                      [64, 64, 3, 1]

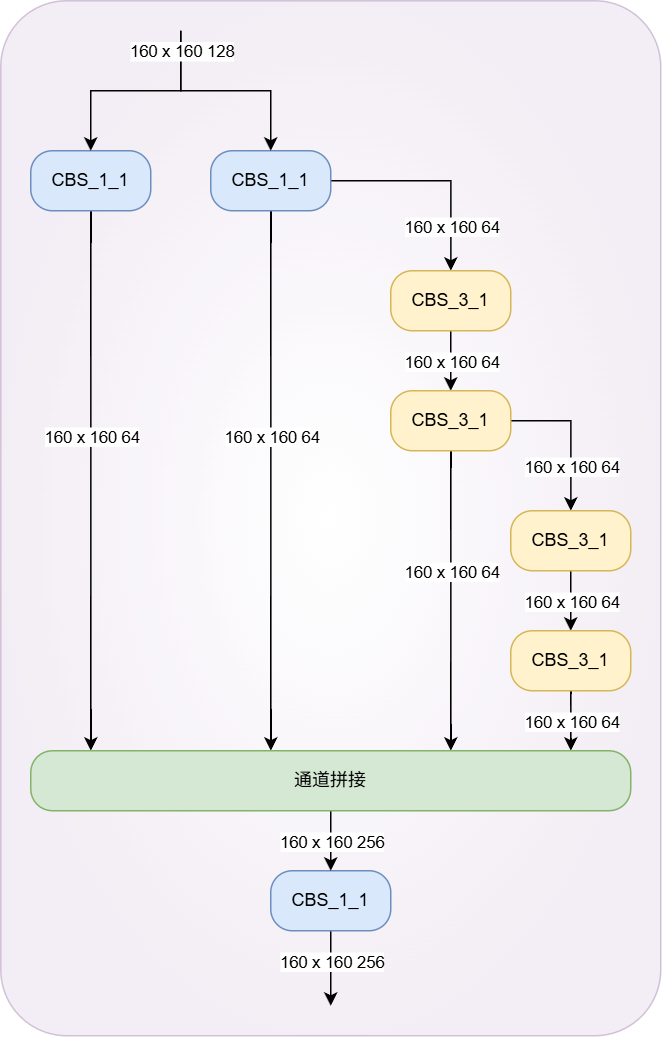

 10  [-1, -3, -5, -6]  1         0  models.common.Concat                    [1]
 11                -1  1     66048  models.common.Conv                      [256, 256, 1, 1]

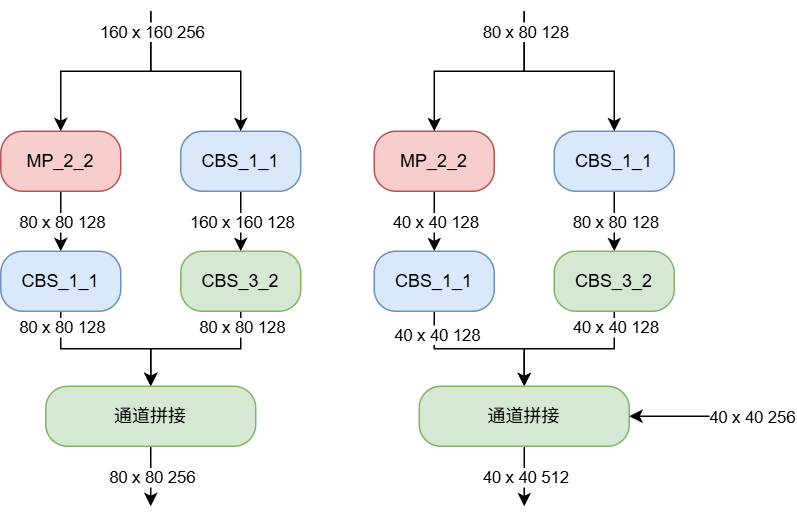

 12                -1  1         0  models.common.MP                        []
 13                -1  1     33024  models.common.Conv                      [256, 128, 1, 1]
 14                -3  1     33024  models.common.Conv                      [256, 128, 1, 1]
 15                -1  1    147712  models.common.Conv                      [128, 128, 3, 2]
 16          [-1, -3]  1         0  models.common.Concat                    [1]
 17                -1  1     33024  models.common.Conv                      [256, 128, 1, 1]
 18                -2  1     33024  models.common.Conv                      [256, 128, 1, 1]
 19                -1  1    147712  models.common.Conv                      [128, 128, 3, 1]
 20                -1  1    147712  models.common.Conv                      [128, 128, 3, 1]
 21                -1  1    147712  models.common.Conv                      [128, 128, 3, 1]
 22                -1  1    147712  models.common.Conv                      [128, 128, 3, 1]
 23  [-1, -3, -5, -6]  1         0  models.common.Concat                    [1]
 24                -1  1    263168  models.common.Conv                      [512, 512, 1, 1]
 25                -1  1         0  models.common.MP                        []
 26                -1  1    131584  models.common.Conv                      [512, 256, 1, 1]
 27                -3  1    131584  models.common.Conv                      [512, 256, 1, 1]
 28                -1  1    590336  models.common.Conv                      [256, 256, 3, 2]
 29          [-1, -3]  1         0  models.common.Concat                    [1]
 30                -1  1    131584  models.common.Conv                      [512, 256, 1, 1]
 31                -2  1    131584  models.common.Conv                      [512, 256, 1, 1]
 32                -1  1    590336  models.common.Conv                      [256, 256, 3, 1]
 33                -1  1    590336  models.common.Conv                      [256, 256, 3, 1]
 34                -1  1    590336  models.common.Conv                      [256, 256, 3, 1]
 35                -1  1    590336  models.common.Conv                      [256, 256, 3, 1]
 36  [-1, -3, -5, -6]  1         0  models.common.Concat                    [1]
 37                -1  1   1050624  models.common.Conv                      [1024, 1024, 1, 1]
 38                -1  1         0  models.common.MP                        []
 39                -1  1    525312  models.common.Conv                      [1024, 512, 1, 1]
 40                -3  1    525312  models.common.Conv                      [1024, 512, 1, 1]
 41                -1  1   2360320  models.common.Conv                      [512, 512, 3, 2]
 42          [-1, -3]  1         0  models.common.Concat                    [1]
 43                -1  1    262656  models.common.Conv                      [1024, 256, 1, 1]
 44                -2  1    262656  models.common.Conv                      [1024, 256, 1, 1]
 45                -1  1    590336  models.common.Conv                      [256, 256, 3, 1]
 46                -1  1    590336  models.common.Conv                      [256, 256, 3, 1]
 47                -1  1    590336  models.common.Conv                      [256, 256, 3, 1]
 48                -1  1    590336  models.common.Conv                      [256, 256, 3, 1]
 49  [-1, -3, -5, -6]  1         0  models.common.Concat                    [1]
 50                -1  1   1050624  models.common.Conv                      [1024, 1024, 1, 1]

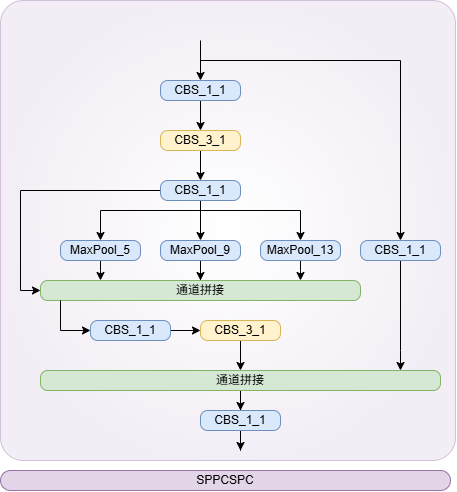

 51                -1  1   7609344  models.common.SPPCSPC                   [1024, 512, 1]
 52                -1  1    131584  models.common.Conv                      [512, 256, 1, 1]
 53                -1  1         0  torch.nn.modules.upsampling.Upsample    [None, 2, 'nearest']
 54                37  1    262656  models.common.Conv                      [1024, 256, 1, 1]
 55          [-1, -2]  1         0  models.common.Concat                    [1]
 56                -1  1    131584  models.common.Conv                      [512, 256, 1, 1]
 57                -2  1    131584  models.common.Conv                      [512, 256, 1, 1]
 58                -1  1    295168  models.common.Conv                      [256, 128, 3, 1]
 59                -1  1    147712  models.common.Conv                      [128, 128, 3, 1]
 60                -1  1    147712  models.common.Conv                      [128, 128, 3, 1]
 61                -1  1    147712  models.common.Conv                      [128, 128, 3, 1]
 62[-1, -2, -3, -4, -5, -6]  1         0  models.common.Concat                    [1]
 63                -1  1    262656  models.common.Conv                      [1024, 256, 1, 1]
 64                -1  1     33024  models.common.Conv                      [256, 128, 1, 1]
 65                -1  1         0  torch.nn.modules.upsampling.Upsample    [None, 2, 'nearest']
 66                24  1     65792  models.common.Conv                      [512, 128, 1, 1]
 67          [-1, -2]  1         0  models.common.Concat                    [1]
 68                -1  1     33024  models.common.Conv                      [256, 128, 1, 1]
 69                -2  1     33024  models.common.Conv                      [256, 128, 1, 1]
 70                -1  1     73856  models.common.Conv                      [128, 64, 3, 1]
 71                -1  1     36992  models.common.Conv                      [64, 64, 3, 1]
 72                -1  1     36992  models.common.Conv                      [64, 64, 3, 1]
 73                -1  1     36992  models.common.Conv                      [64, 64, 3, 1]
 74[-1, -2, -3, -4, -5, -6]  1         0  models.common.Concat                    [1]
 75                -1  1     65792  models.common.Conv                      [512, 128, 1, 1]
 76                -1  1         0  models.common.MP                        []
 77                -1  1     16640  models.common.Conv                      [128, 128, 1, 1]
 78                -3  1     16640  models.common.Conv                      [128, 128, 1, 1]
 79                -1  1    147712  models.common.Conv                      [128, 128, 3, 2]
 80      [-1, -3, 63]  1         0  models.common.Concat                    [1]
 81                -1  1    131584  models.common.Conv                      [512, 256, 1, 1]
 82                -2  1    131584  models.common.Conv                      [512, 256, 1, 1]
 83                -1  1    295168  models.common.Conv                      [256, 128, 3, 1]
 84                -1  1    147712  models.common.Conv                      [128, 128, 3, 1]
 85                -1  1    147712  models.common.Conv                      [128, 128, 3, 1]
 86                -1  1    147712  models.common.Conv                      [128, 128, 3, 1]
 87[-1, -2, -3, -4, -5, -6]  1         0  models.common.Concat                    [1]
 88                -1  1    262656  models.common.Conv                      [1024, 256, 1, 1]
 89                -1  1         0  models.common.MP                        []
 90                -1  1     66048  models.common.Conv                      [256, 256, 1, 1]
 91                -3  1     66048  models.common.Conv                      [256, 256, 1, 1]
 92                -1  1    590336  models.common.Conv                      [256, 256, 3, 2]
 93      [-1, -3, 51]  1         0  models.common.Concat                    [1]
 94                -1  1    525312  models.common.Conv                      [1024, 512, 1, 1]
 95                -2  1    525312  models.common.Conv                      [1024, 512, 1, 1]
 96                -1  1   1180160  models.common.Conv                      [512, 256, 3, 1]
 97                -1  1    590336  models.common.Conv                      [256, 256, 3, 1]
 98                -1  1    590336  models.common.Conv                      [256, 256, 3, 1]
 99                -1  1    590336  models.common.Conv                      [256, 256, 3, 1]
100[-1, -2, -3, -4, -5, -6]  1         0  models.common.Concat                    [1]
101                -1  1   1049600  models.common.Conv                      [2048, 512, 1, 1]

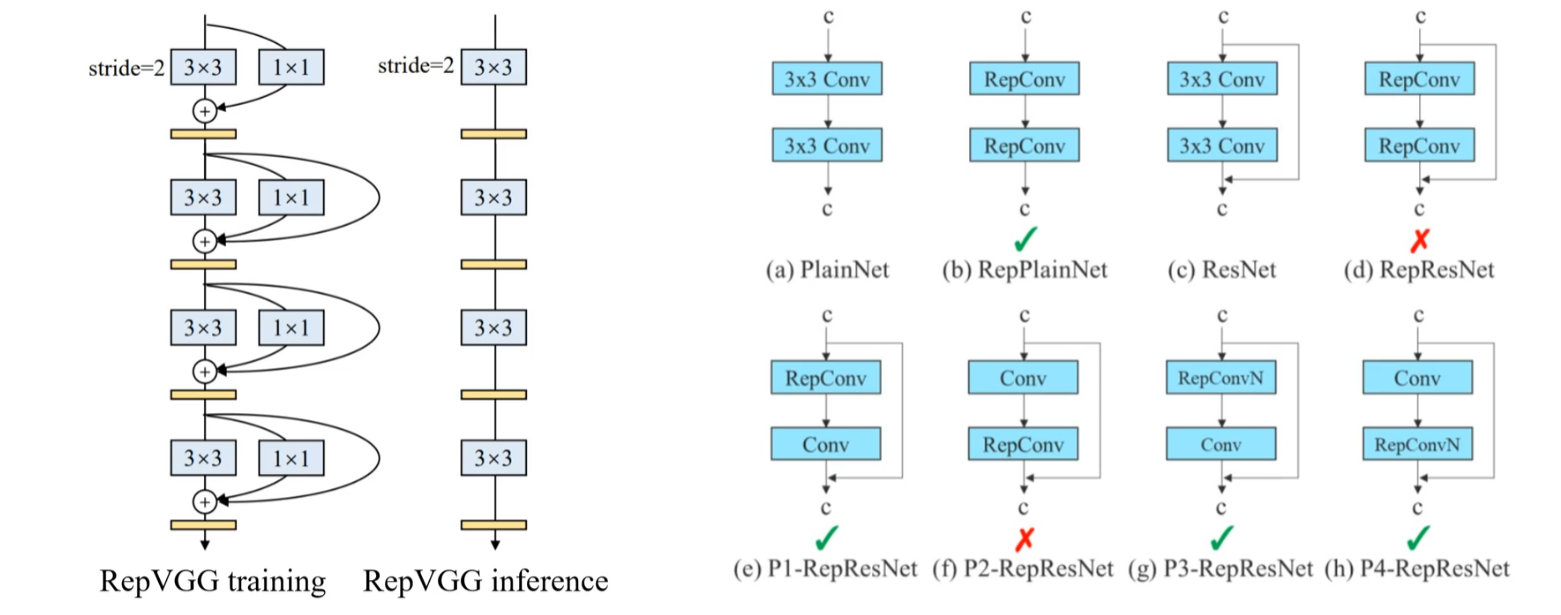

102                75  1    328704  models.common.RepConv                   [128, 256, 3, 1]
103                88  1   1312768  models.common.RepConv                   [256, 512, 3, 1]
104               101  1   5246976  models.common.RepConv                   [512, 1024, 3, 1]
105   [102, 103, 104]  1    460282  IDetect                                 [80, [[12, 16, 19, 36, 40, 28], [36, 75, 76, 55, 72, 146], [142, 110, 192, 243, 459, 401]], [256, 512, 1024]]
# parameters
nc: 80  # number of classes
depth_multiple: 1.0  # model depth multiple
width_multiple: 1.0  # layer channel multiple
# anchors
anchors:
  - [12,16, 19,36, 40,28]  # P3/8
  - [36,75, 76,55, 72,146]  # P4/16
  - [142,110, 192,243, 459,401]  # P5/32
# yolov7 backbone
backbone:
  # [from, number, module, args]
  [[-1, 1, Conv, [32, 3, 1]],  # 0

   [-1, 1, Conv, [64, 3, 2]],  # 1-P1/2
   [-1, 1, Conv, [64, 3, 1]],

   [-1, 1, Conv, [128, 3, 2]],  # 3-P2/4
   [-1, 1, Conv, [64, 1, 1]],
   [-2, 1, Conv, [64, 1, 1]],
   [-1, 1, Conv, [64, 3, 1]],
   [-1, 1, Conv, [64, 3, 1]],
   [-1, 1, Conv, [64, 3, 1]],
   [-1, 1, Conv, [64, 3, 1]],
   [[-1, -3, -5, -6], 1, Concat, [1]],
   [-1, 1, Conv, [256, 1, 1]],  # 11

   [-1, 1, MP, []],
   [-1, 1, Conv, [128, 1, 1]],
   [-3, 1, Conv, [128, 1, 1]],
   [-1, 1, Conv, [128, 3, 2]],
   [[-1, -3], 1, Concat, [1]],  # 16-P3/8
   [-1, 1, Conv, [128, 1, 1]],
   [-2, 1, Conv, [128, 1, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [[-1, -3, -5, -6], 1, Concat, [1]],
   [-1, 1, Conv, [512, 1, 1]],  # 24

   [-1, 1, MP, []],
   [-1, 1, Conv, [256, 1, 1]],
   [-3, 1, Conv, [256, 1, 1]],
   [-1, 1, Conv, [256, 3, 2]],
   [[-1, -3], 1, Concat, [1]],  # 29-P4/16
   [-1, 1, Conv, [256, 1, 1]],
   [-2, 1, Conv, [256, 1, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [[-1, -3, -5, -6], 1, Concat, [1]],
   [-1, 1, Conv, [1024, 1, 1]],  # 37

   [-1, 1, MP, []],
   [-1, 1, Conv, [512, 1, 1]],
   [-3, 1, Conv, [512, 1, 1]],
   [-1, 1, Conv, [512, 3, 2]],
   [[-1, -3], 1, Concat, [1]],  # 42-P5/32
   [-1, 1, Conv, [256, 1, 1]],
   [-2, 1, Conv, [256, 1, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [[-1, -3, -5, -6], 1, Concat, [1]],
   [-1, 1, Conv, [1024, 1, 1]],  # 50
  ]
# yolov7 head
head:
  [[-1, 1, SPPCSPC, [512]], # 51

   [-1, 1, Conv, [256, 1, 1]],
   [-1, 1, nn.Upsample, [None, 2, 'nearest']],
   [37, 1, Conv, [256, 1, 1]], # route backbone P4
   [[-1, -2], 1, Concat, [1]],

   [-1, 1, Conv, [256, 1, 1]],
   [-2, 1, Conv, [256, 1, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [[-1, -2, -3, -4, -5, -6], 1, Concat, [1]],
   [-1, 1, Conv, [256, 1, 1]], # 63

   [-1, 1, Conv, [128, 1, 1]],
   [-1, 1, nn.Upsample, [None, 2, 'nearest']],
   [24, 1, Conv, [128, 1, 1]], # route backbone P3
   [[-1, -2], 1, Concat, [1]],

   [-1, 1, Conv, [128, 1, 1]],
   [-2, 1, Conv, [128, 1, 1]],
   [-1, 1, Conv, [64, 3, 1]],
   [-1, 1, Conv, [64, 3, 1]],
   [-1, 1, Conv, [64, 3, 1]],
   [-1, 1, Conv, [64, 3, 1]],
   [[-1, -2, -3, -4, -5, -6], 1, Concat, [1]],
   [-1, 1, Conv, [128, 1, 1]], # 75

   [-1, 1, MP, []],
   [-1, 1, Conv, [128, 1, 1]],
   [-3, 1, Conv, [128, 1, 1]],
   [-1, 1, Conv, [128, 3, 2]],
   [[-1, -3, 63], 1, Concat, [1]],

   [-1, 1, Conv, [256, 1, 1]],
   [-2, 1, Conv, [256, 1, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [-1, 1, Conv, [128, 3, 1]],
   [[-1, -2, -3, -4, -5, -6], 1, Concat, [1]],
   [-1, 1, Conv, [256, 1, 1]], # 88

   [-1, 1, MP, []],
   [-1, 1, Conv, [256, 1, 1]],
   [-3, 1, Conv, [256, 1, 1]],
   [-1, 1, Conv, [256, 3, 2]],
   [[-1, -3, 51], 1, Concat, [1]],

   [-1, 1, Conv, [512, 1, 1]],
   [-2, 1, Conv, [512, 1, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [-1, 1, Conv, [256, 3, 1]],
   [[-1, -2, -3, -4, -5, -6], 1, Concat, [1]],
   [-1, 1, Conv, [512, 1, 1]], # 101

   [75, 1, RepConv, [256, 3, 1]],
   [88, 1, RepConv, [512, 3, 1]],
   [101, 1, RepConv, [1024, 3, 1]],
   [[102,103,104], 1, IDetect, [nc, anchors]],   # Detect(P3, P4, P5)
  ]
其他的我觉得没什么可说了，这里主要解析一下 v7 的特色模块。


# AutoPad


这个函数我觉得不错，主要是用于自动计算卷积层的填充值，以实现 输入输出尺寸相同的 **“same” 卷积 **。


def autopad(k, p=None):  # kernel, padding
    # Pad to 'same'
    if p is None:
        p = k // 2 if isinstance(k, int) else [x // 2 for x in k]  # auto-pad
    return p
# AutoPad with dilation


def autopad(k, p=None, d=1):  # kernel, padding, dilation
    # Pad to 'same' shape with dilation
    if d > 1:
        # 实际核大小需要考虑膨胀率
        k = d * (k - 1) + 1 if isinstance(k, int) else [d * (x - 1) + 1 for x in k]
    if p is None:
        p = k // 2 if isinstance(k, int) else [x // 2 for x in k]  # auto-pad
    return p
# ELAN

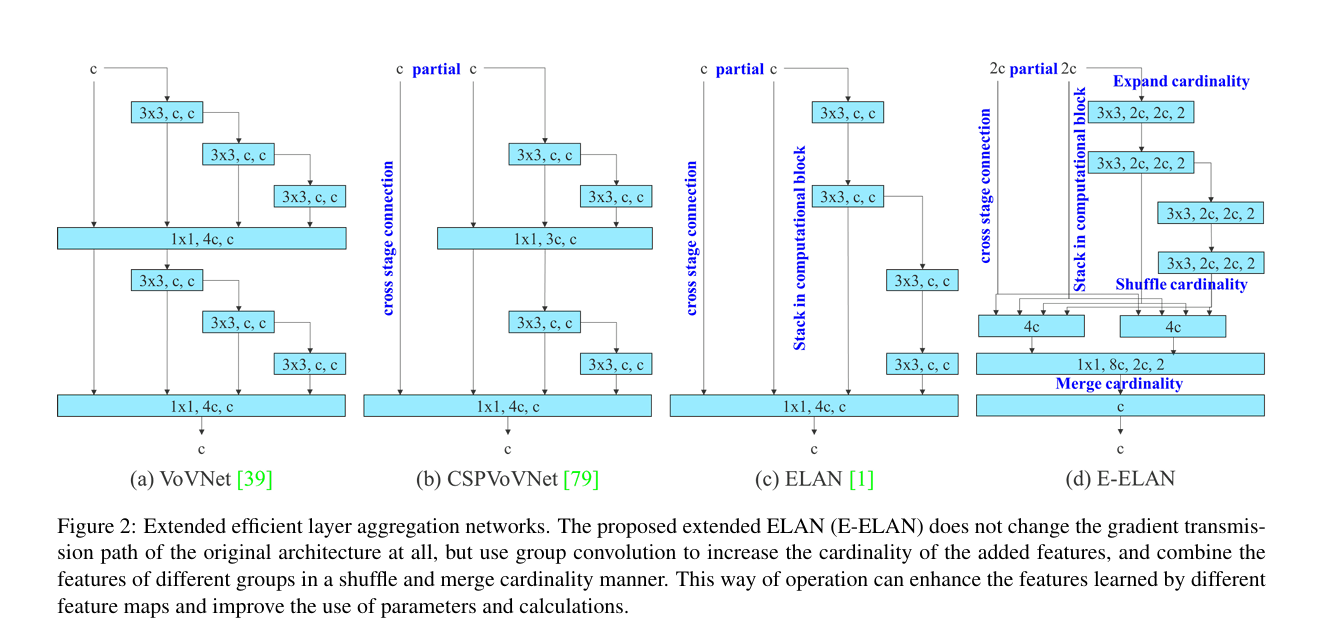

ELAN 出于以下设计考虑 ——“如何设计一个高效的网络？” 得出结论是：通过控制最短最长梯度路径，更深的网络可以有效地进行学习并更好地收敛。



1

[-1, 1, Conv, [64, 1, 1]],
[-2, 1, Conv, [64, 1, 1]],
[-1, 1, Conv, [64, 3, 1]],
[-1, 1, Conv, [64, 3, 1]],
[-1, 1, Conv, [64, 3, 1]],
[-1, 1, Conv, [64, 3, 1]],
[[-1, -3, -5, -6], 1, Concat, [1]],
[-1, 1, Conv, [256, 1, 1]],  # 11
1

严格来说，YOLOv7 使用的是它的升级版本 E-ELAN，你可以把它理解为 ELAN 的 “增强版”，它们的目标一致，但 E-ELAN 的方法更巧妙。为了让你更清晰地理解它的价值，我把它的作用和实现原理拆解为以下几点：


# MpActions


class MP(nn.Module):
    def __init__(self, k=2):
        super(MP, self).__init__()
        self.m = nn.MaxPool2d(kernel_size=k, stride=k)
    def forward(self, x):
        return self.m(x)
1

# SPPCSPC


class SPPCSPC(nn.Module):
    # CSP https://github.com/WongKinYiu/CrossStagePartialNetworks
    def __init__(self, c1, c2, n=1, shortcut=False, g=1, e=0.5, k=(5, 9, 13)):
        super(SPPCSPC, self).__init__()
        c_ = int(2 * c2 * e)  # hidden channels
        self.cv1 = Conv(c1, c_, 1, 1)
        self.cv2 = Conv(c1, c_, 1, 1)
        self.cv3 = Conv(c_, c_, 3, 1)
        self.cv4 = Conv(c_, c_, 1, 1)
        self.m = nn.ModuleList([nn.MaxPool2d(kernel_size=x, stride=1, padding=x // 2) for x in k])
        self.cv5 = Conv(4 * c_, c_, 1, 1)
        self.cv6 = Conv(c_, c_, 3, 1)
        self.cv7 = Conv(2 * c_, c2, 1, 1)
    def forward(self, x):
        x1 = self.cv4(self.cv3(self.cv1(x)))
        y1 = self.cv6(self.cv5(torch.cat([x1] + [m(x1) for m in self.m], 1)))
        y2 = self.cv2(x)
        return self.cv7(torch.cat((y1, y2), dim=1))
这里挺妙的：


nn.ModuleList([nn.MaxPool2d(kernel_size=x, stride=1, padding=x // 2) for x in k])
这个池化操作当且仅当 x 是大于 1 的奇数时，输出不会改变特征图大小。


由尺寸计算公式： HO = (H + 2P - K) // S + 1 ，当  p=x//2  且 x  是奇数时， p=x//2=x-1 ，此时 HO = (H + 2P - K) // S + 1 = [(H + x - 1 - x) / 1] + 1 = H ，所以 HO = H 。

1

# ELAN-FC

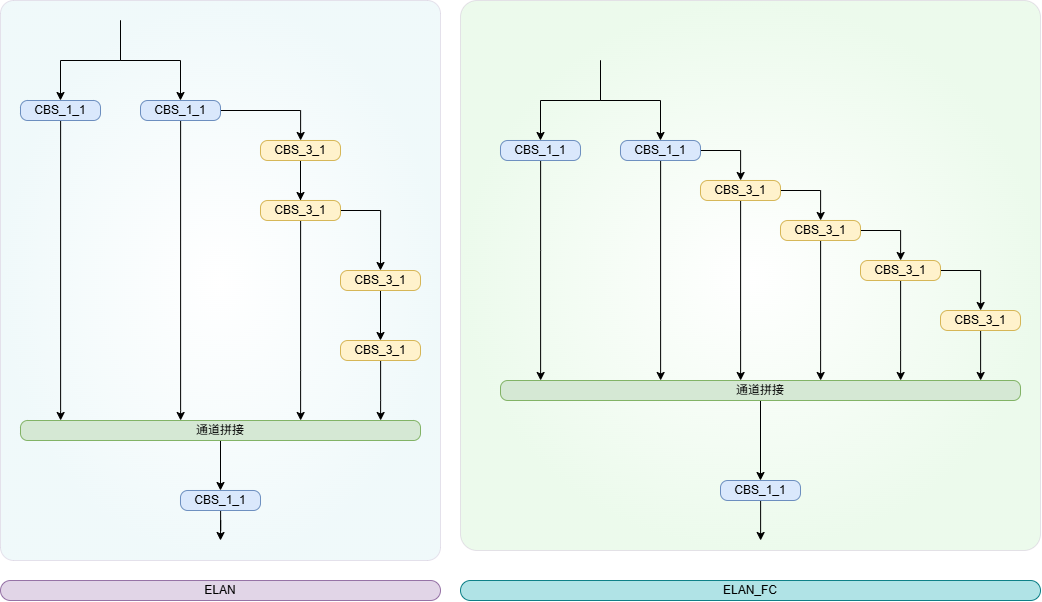

这个变体的核心是更复杂的特征融合，核心在于创建了更多不同深度的梯度传播路径，训练时梯度能更好地反向传播，网络能同时利用浅层的细节和深层的语义，有点 UNet 的味道。

1

# RepConv


RepConv 是我认为 YOLOv7 最有意思的改进。

1

在训练阶段，RepConv 会构建一个复杂的多分支网络。它通常并行地包含 3x3 卷积、1x1 卷积，有时还会加上恒等连接。当模型训练完成，准备部署时，神奇的 “重参数化” 就发生了。通过一系列的变换，这个复杂的三分支结构会无损地融合成一个单一的 3x3 卷积层。


如果在 RepConv 中保留恒等连接分支，模型性能会下降。恒等连接会让梯度直接流过，与其他分支的梯度相互干扰，YOLOv7 中，作者最终采用了不带恒等连接的 RepConv。


# YOLOv7w6-ReOrg

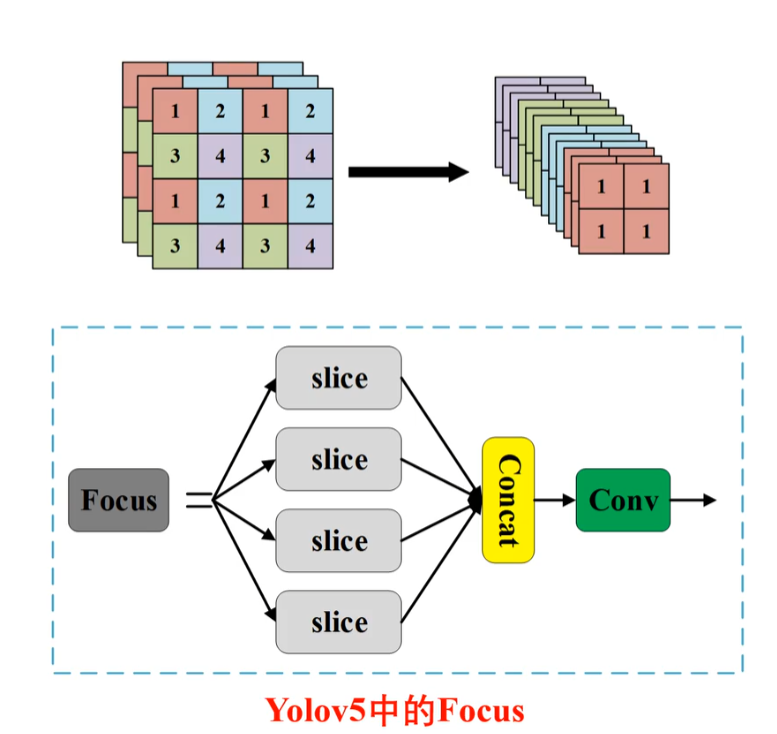

Reorg 是一种 特征图重排操作，牺牲空间分辨率，换取通道维度，把细节信息 “压缩” 进通道里


假设输入特征图是：[B, C, H, W]，经过 Reorg-stride=2 后变成：[B, 4C, H/2, W/2] 也就是：高宽减半，通道数 ×4，不丢信息，只是重排。

1

在现在的 YOLO 系列里，Focus 基本可以认为没什么用了，甚至是被明确淘汰的设计。YOLOv7-w6-ReOrg 属于论文可写、工程慎用的改动。ReOrg 是有提升的，但提升很有限。


# 分组卷积


普通卷积：


conv = nn.Conv2d(
    in_channels=64,
    out_channels=128,
    kernel_size=3,
    stride=1,
    padding=1
)
分组卷积：


conv = nn.Conv2d(
    in_channels=64,
    out_channels=128,
    kernel_size=3,
    stride=1,
    padding=1,
    groups=4
)
我推荐这样写：


class GroupConv(nn.Module):
    def __init__(self, c1, c2, k=3, s=1, g=4):
        super().__init__()
        self.conv = nn.Conv2d(
            c1, c2, k, s,
            padding=k // 2,
            groups=g,
            bias=False
        )
        self.bn = nn.BatchNorm2d(c2)
        self.act = nn.SiLU()
    def forward(self, x):
        return self.act(self.bn(self.conv(x)))
不要乱设 groups：


Conv2d(64, 128, 3, groups=8)  # 64 % 8 可以，但 128 % 8 也必须可以



小通道不要用 group


Conv2d(32, 32, 3, groups=4)  # 很容易掉精度





不要连续 group conv


GroupConv → GroupConv → GroupConv  ❌



中间一定要有  1×1 Conv


backbone 前几层不要用用 group，因为特征太原始，这回直接限制表达能力。


group 不是 提升精度，它是省算力，不是涨 mAP 的神器。


# E-ELAN

1

# 参考




  1. 【yolov7 目标检测原理与实战】：https://www.bilibili.com/video/BV1QeCVYuEex
    2.

  2. 【这是一篇对 YOLOv7 的详细解读和剖析】：https://zhuanlan.zhihu.com/p/540068099
    3.























    更新于



















请我喝[茶]~(￣▽￣)~*






        KarryLiu 微信支付

微信支付






        KarryLiu 支付宝

支付宝
